隨著公司不斷追求創新，熱設計要求近年來變得更加嚴格。這些工程師在更小的設計中面臨著不斷增加的熱密度，在許多情況下是“無風扇”結構。電路板上的組件更密集，在許多情況下會產生更多熱量。這推動了熱流體分析軟件在市場上的應用，并且隨著產品設計周期的不斷縮短，CFD 軟件已成為解決當今熱設計挑戰的必要工具。scSTREAM和 HeatDesigner 等產品可以應對這些挑戰，從而可以在原型設計和測試之前更改材料或軟件內的組件布局，并模擬加熱組件的溫度和熱效應。通過熱分析可以得出的另一個有價值的見解是，您可以測量難以到達的區域的溫度，還可以可視化實驗中難以測到的氣流，并且可以輕松共享結果與您的設計工程師或客戶同行。然而，在軟件的實際使用方面還有更多的問題需要解決。例如，用戶無法利用其產品的溫度分布結果來有效地改進他們的設計，而分析工具的作用僅限于檢查組件是否符合規格。無法利用其產品的溫度分布結果來有效地改進他們的設計。

       HeatPathView 是為早在Cradle CFD版本10的時候開發的，作為一個可視化實用程序，用于顯示來自scSTREAM和HeatDesigner的分析結果。HeatPathView 使用戶能夠在組件級別管理散熱。它是一種非常實用，指導設計，解決散熱問題的工具，可以以直觀的圖形格式搜索和了解熱平衡和熱路徑。

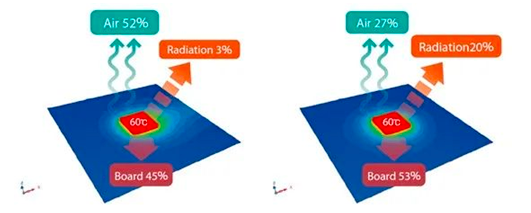

圖1. 電路板溫度分布及散熱示意圖

        HeatPathView 主要有三個特點。我想通過一個 LED 燈泡分析示例來介紹這些功能。首先，[零件溫度]選項卡顯示每個組件的最高和平均溫度、發熱量和材料名稱的列表。在這里，您可以檢查感興趣的組件是否滿足其溫度裕度，或者是否有任何組件具有意外高溫。此外，您可以獲得每瓦溫升和發熱量密度，這可以幫助您比較不同發熱量的組件的散熱能力。接下來，在 [熱量平衡] 選項卡中，您可以看到有多少熱量從感興趣的組件散出去，以及哪些組件接收到了散出去的熱量。相反，我們可以看到哪些組件正在向我們感興趣的組件散熱。圖 2 顯示了散熱器的散熱和接收平衡。

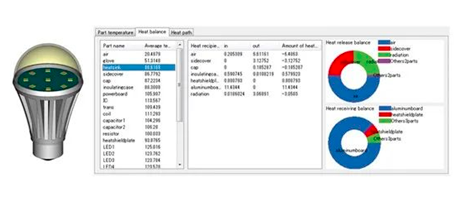

圖 2. 散熱器散熱/受熱平衡

       以看到它從鋁板上接收熱量，其中 50% 的熱量通過對流散失到空氣中，25% 通過傳導散失到側蓋，另外 20% 通過輻射散失。了解散熱平衡有助于我們制定針對具體情況的有效熱管理指南。從測量中很難知道“三種基本傳熱形式”中的哪一種，即傳導、對流和輻射，負責散熱。這是一種真正獨特的分析輸出。

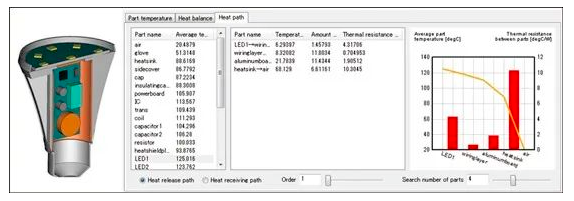

圖 3. LED 器件的熱路徑

       最后，有 [加熱路徑] 選項卡。在 [Heat path] 選項卡中，您可以查看感興趣組件的散熱路徑。圖 3 顯示了 LED 器件的主要熱路徑。您可以看到熱量從 LED 器件傳遞到空氣中，通過電路板，然后通過散熱器。因為熱設計和熱管理的基礎知識告訴我們要減少熱路徑中的熱阻，所以我們決定不僅顯示沿熱路徑的組件溫度，而且還顯示組件之間的熱值。這使我們能夠輕松判斷熱路徑對策的哪一部分是有效的。除了主熱路外，您還可以通過切換滑動條來探索次熱路或第三熱路，并選擇一個熱路或其中的一部分是瓶頸。對于那些產生熱量的組件，重要的是要像這樣了解熱路徑的瓶頸。另一方面，對于那些不產生熱量且易受熱影響的組件，了解熱接收路徑很重要。在 HeatPathView 中，顯示可以很容易地在散熱和受熱路徑之間切換，對于那些組件，檢查它們的受熱路徑可以幫助我們找到一個位置來提供關閉熱接收的對策。
