背景
Adams Car中空氣彈簧模型反映兩個零件之間的相互作用力。每個空氣彈簧都引用一個空氣彈簧屬性文件，該文件包含彈簧力和彈簧位移。配平載荷是在給定的安裝長度和內部壓力下彈簧的額定載荷，可以通過調整空氣彈簧的修正長度（trim length），來改變空氣彈簧的配平載荷。在分析之前，Adams Car從引用的屬性文件中讀取數據并將其存儲在SPLINE中。在分析過程中，Adams Solver通過使用Akima方法對SPLINE數據進行插值計算空氣彈簧力。在《Adams Car空氣彈簧建模解析（上篇）》中介紹了空氣彈簧的建模流程，本文以6x4商用車驅動橋空氣彈簧懸架為例講解空氣彈簧具體應用。
空氣彈簧設置及應用
1）創建一個驅動橋空氣彈簧懸架子系統。
在Adams Car標準界面中依次選擇File→New→Subsy—stem，在新建子系統對話框中，選擇空氣彈簧模板文件_msc_truck_airspring_tandem_drive_axle.tpl，完成空氣彈簧懸架子系統創建，如圖1所示。
圖1 空氣彈簧懸架子系統
2）空氣彈簧的預載類型。
空氣彈簧預載輸入有以下三種方式：Constant（定值），Automatic-Fixed（靜態自動調整），Automatic-Variable（動態自動調整）。

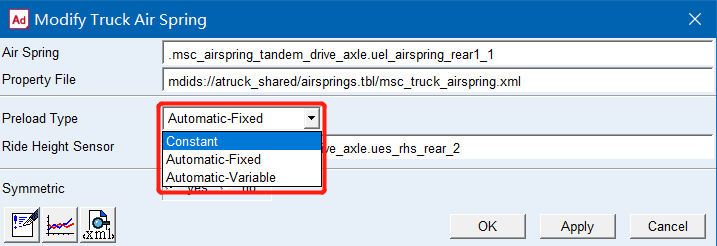

圖2 空氣彈簧預載三種輸入類型
a）Constant：輸入恒定的預載載荷。
主要用于懸架系統動力學分析，初始狀態下根據預載對應彈簧位移下的彈簧剛度進行插值，如圖3所示。

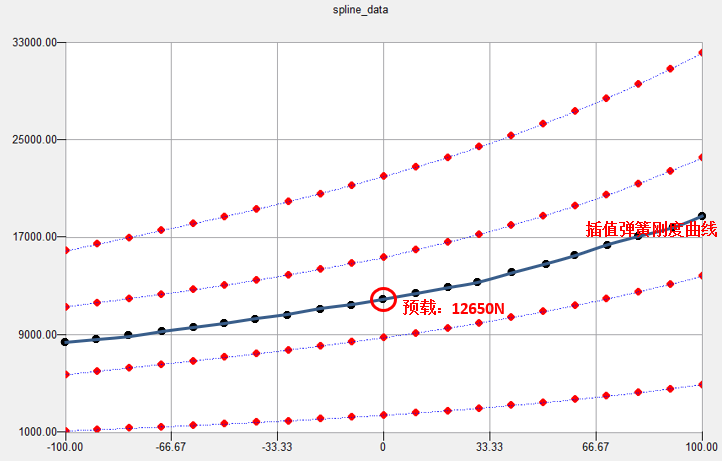

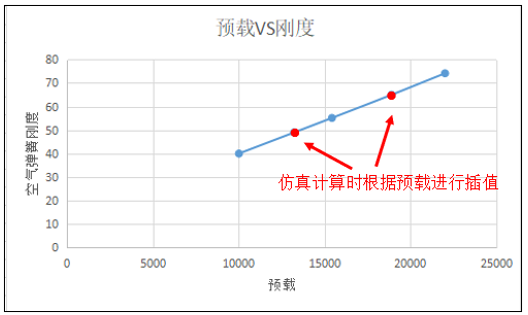

圖3 恒定預載下空氣彈簧剛度插值原理
b）Automatic-Fixed：在靜平衡狀態下自動調整預載載荷。
該模式下需要選用懸架高度傳感器，且僅適用于整車分析，空氣彈簧預載在靜平衡狀態下根據trimLength、空氣彈簧安裝長度、軸荷等自動調整空氣彈簧預載。整車在仿真過程中空氣彈簧預載不會隨時間變化，空氣彈簧預載確定了一條剛度曲線（通過插值得到），即整車行駛過程中空氣彈簧不會隨時進行充放氣。trimLength（配平修正長度）是空氣彈簧屬性文件的一個參數，可在空氣彈簧屬性文件中進行修改。trimLoad是空氣彈簧的配平載荷，與trimLength對應，即當trimLength與空氣彈簧安裝長度相等時，trimLoad與空氣彈簧力相等。當trimLength與空氣彈簧安裝長度不相等時，Adams Solver通過使用Akima方法對SPLINE數據進行插值計算空氣彈簧力。

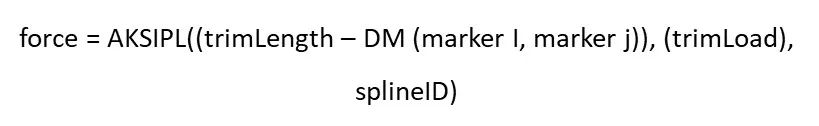

空氣彈簧力計算公式：
其中：AKSIPL 為Adams樣條插值函數，是使用Akima方法對數據進行插值；DM (marker I, marker j)為空氣彈簧安裝長度；splineID為空氣彈簧spline曲線ID號。
行駛高度傳感器包含一個Adams Solver微分方程，該微分方程可用于設置任意值的空氣彈簧裝載載荷。通過微分方程計算靜態平衡與所需行駛高度相對應的載荷，即在分析過程中，根據高度傳感器及預載對不同行程下的空氣彈簧剛度曲線進行插值，即仿真過程中使用此剛度曲線，如圖4所示。
圖4 Automati-Fixed模式空氣彈簧剛度曲線插值
c）Automatic-variable：在整車動態仿真過程中自動調整空氣彈簧預載。
該模式下需要選用懸架高度傳感器，且僅適用于整車分析，空氣彈簧預載在動態仿真過程中根據trimLength、空氣彈簧安裝長度、軸荷等自動調整空氣彈簧預載。整車在仿真過程中空氣彈簧預載會隨懸架高度變化而變化，空氣彈簧預載的變化取決于高度傳感器的參數，即整車行駛過程中空氣彈簧會隨懸架高度變化進行充放氣，空氣彈簧充放氣條件取決于高度傳感器。高度傳感器參數對話框，如圖5所示。

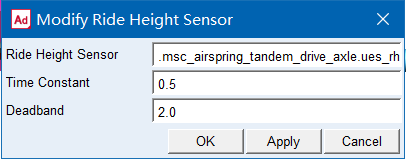

圖5 懸架高度傳感器
其中：Time Constant為時間常數，即高度傳感器角度測量值持續超過1/2*Deadband的時間。Deadband為高度傳感器擺角閥值，當行駛高度傳感器臂與鏈接之間的角度的變化超過該值一半時，空氣彈簧預載將相應的增加或減少，即對空氣彈簧進行充放氣。根據實時動態載荷對空氣彈簧的剛度值進行插值。

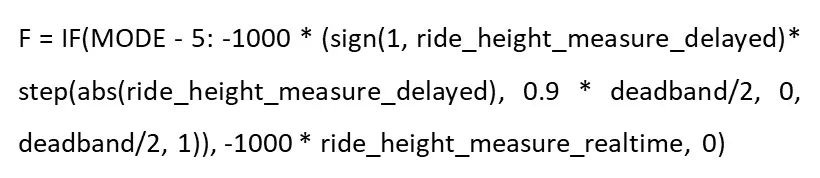

高度傳感器的引用原理：
其中：MODE為仿真狀態參數，當車輛模型是靜平衡仿真狀態時，MODE值等于5，當車輛模型是動態仿真時，MODE值等于4；ride_height_measure_delayed為過濾后的行駛高度測量值，即由Time Constant過濾后的有效測量值，Time Constant越小，高度傳感器越靈敏，反之越遲鈍；ride_height_measure_realtime為高度傳感器的角度測量值，當該值變化量超過失效閾值的一半時，空氣彈簧預載將會增加或減少；deadband為傳感器擺角閥值，即所允許懸架行程的邊界值。
彈簧力公式：
其中：AKSIPL 為Adams求解函數，是使用Akima方法對數據進行插值；DM (marker I, marker j)為空氣彈簧安裝長度；splineID為空氣彈簧spline曲線ID號；trimLoad為配平載荷，在Automatic-variable模式下，trimLoad隨著空氣彈簧充放氣而改變。
3）空氣彈簧應用。
a）應用于懸架動力學分析。
裝配驅動橋空氣彈簧懸架模型。在Adams Car標準界面中依次選擇File→New→Suspension Subsystem，選擇空氣彈簧懸架子系統。

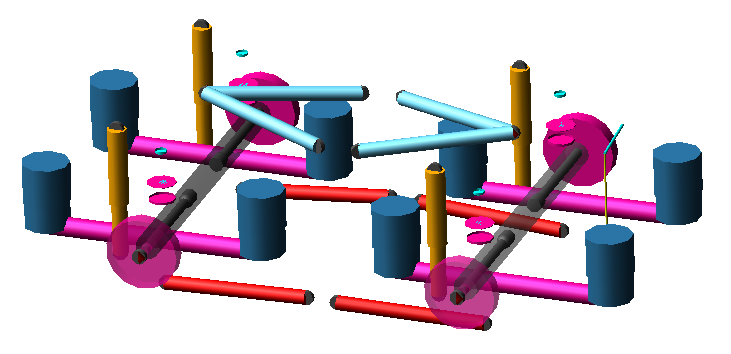

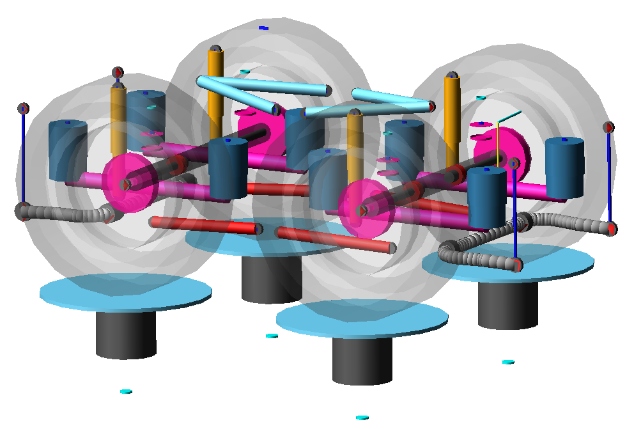

圖6 驅動橋空氣彈簧懸架
在模型視圖中，右鍵選擇彈簧uel_airspring_rear1_1→Modify在Preload Type選擇Constant，輸入預載值。注意：在懸架仿真中，Preload Type不能選擇Auto模式。
在Adams Car標準界面中依次選擇Simulate→Suspension Analyses→Parallel Travel，分別在Fore Axle和Aft Axle輸入驅動橋后前后橋的懸架行程，進行平行輪跳仿真。進入后處理，添加空氣彈簧位移-力曲線，如下圖7所示，兩曲線對應為不同的彈簧預載。

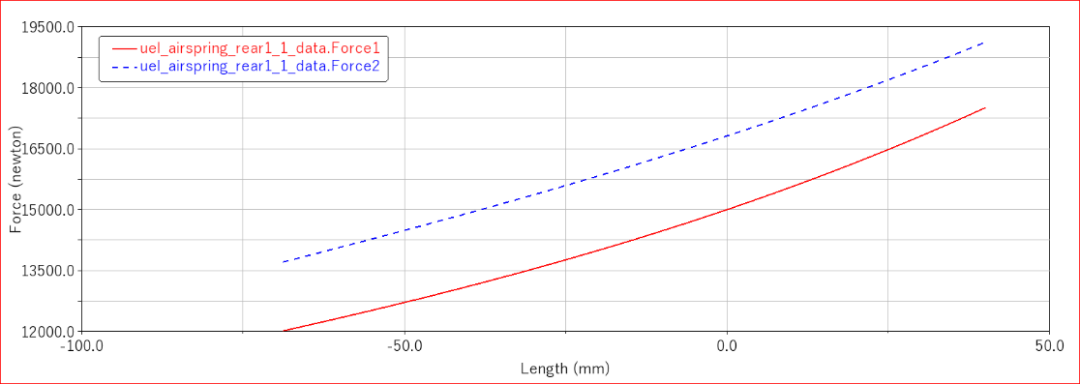

圖7 不同預載下的空氣彈簧位移-力曲線
b）應用于整車動力學分析。
裝配帶有空氣彈簧懸架的整車模型。在Adams Car標準界面中依次選擇File→New→Full Vehicle Assembly，依次選擇各子系統。

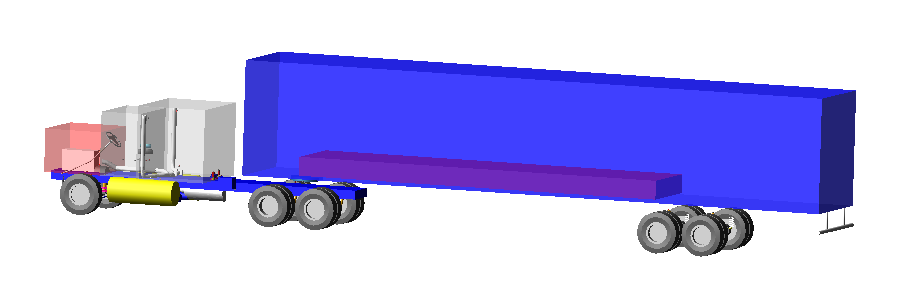

圖8 整車裝配模型
在模型視圖中，右鍵選擇彈簧uel_airspring_rear1_1→Modify在Preload Type選擇Auto Fix，在Ride Height Senser選擇高度傳感器。傳感器參數設置如下圖9（高度傳感器參數設置以實際為準，本文參數設置主要用于學習）。

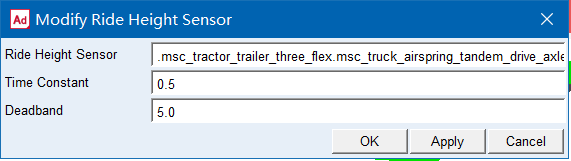

圖9 高度傳感器參數設置
在Adams Car標準界面中依次選擇Simulate→Full-Vehicle Analyses→Course Events→3D Road，進入工況設置對話框，在對話框中分別輸入仿真時間、步長、3D路面文件、車速、檔位，并運行仿真。進入后處理，如下圖10所示，兩曲線分別是在空氣彈簧Preload Type為Auto Fix模式下的空氣彈簧力和空氣彈簧預載，在Auto Fix模式下空氣彈簧預載不會變化

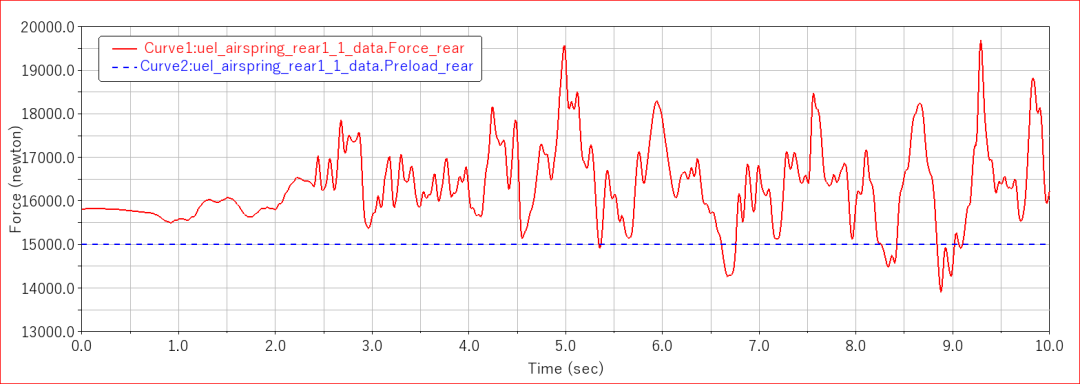

圖10 空氣彈簧Preload Type為Auto Fix模式下的空氣彈簧力和空氣彈簧預載
將模型中空氣彈簧Preload Type設置為Auto variable模式，重復以上仿真過程。如下圖11所示，曲線1為高度傳感器角度測量值，曲線2為高度傳感器角度測量值過濾后的有效值，該曲線與Constant Time參數有關，Constant Time值越小，曲線1與曲線2重合度越高，即高度傳感器越靈敏。圖12中，兩曲線分別是在空氣彈簧Preload Type為Auto Variable模式下的空氣彈簧力和空氣彈簧預載，在Auto Variable模式下空氣彈簧預載會隨著ride_height_measure_delayed的變化而變化。

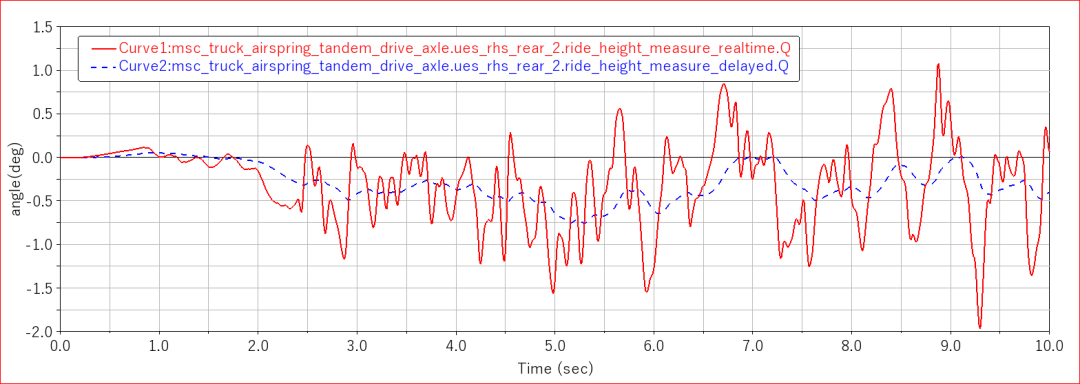

圖11 高度傳感器角度測量曲線和過濾后的曲線

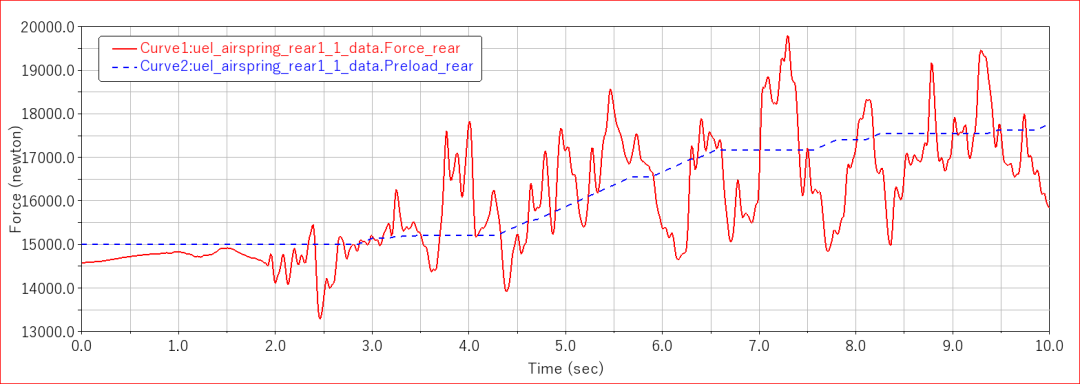

圖12 空氣彈簧Preload Type為Auto variable模式下的空氣彈簧力和空氣彈簧預載
附件
空氣彈簧屬性文件：msc_truck_airspring.xml
空氣彈簧懸架模板模型：_msc_truck_airspring_tandem_drive_axle.tpl
適用版本：適用于Adams 2019以上版本
