動力總成動力學CAE仿真工具

FEV Virtual Engine是專為動力總成開發而設計的一款軟件。包含柔體的精細模型既可支持傳統開發項目,更可用于探索創新設計:

◆發動機概念設計評估

◆虛擬設計驗證

◆故障分析

◆創新系統分析

基于便捷的ADAMS?平臺

Virtual Engine 采用多體仿真軟件ADAMS?的核心技術,譬如數值積分器和基本的前處理、后處理技術。

基于模板的構架

為了既能在標準零件和子系統分析時具備高度自動化,又能支持任何創新設計,Virtual Engine采用了基于模板的構架方式。采用這種構架,Virtual Engine很好的結合了單一用途專用軟件的易操作性,和多用途軟件的開放性。

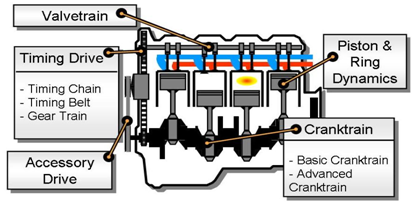

模塊化

Virtual Engine各模塊代表發動機的各個子系統。這種方式提供的“軟界面”能幫助建立模塊化并且子系統相互兼容的整機模型。各模塊均獨立且兼容,使用同樣的求解器。因此各個子系統裝配到一起時,描述模型特性的方程式被轉換成一組等式矩陣,統一用ADAMS?求解器計算的解決方案,絕非費時且難收斂的協同仿真技術。此技術成就了Virtual Engine在穩定性和快速性方面的特點,可滿足客戶在研發工作中很重要的一個要求,即快速運算。

由發動機研發專家設計

Virtual Engine是ADAMS?的插件,因而在其開發過程中,研發人員更注重與發動機開發相關的工程技術,而不是編碼。Virtual Engine研發團隊100% 由資深動力總成仿真工程師組成:他們對軟件各方面的要求跟其他用戶所關注的焦點一致。

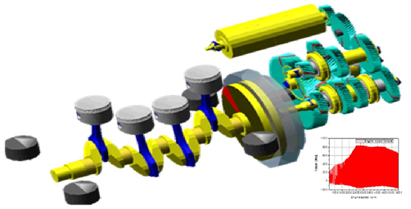

基礎曲軸系模塊

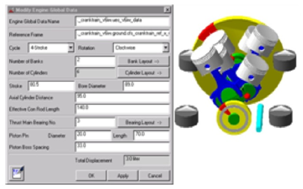

開放的參數化建模使得各種形式的氣缸布置都可以實現。即便是非常規的VR型或者W型發動機均可輕松快速創建。

借助基礎曲軸系模塊,可確定發動機的主要參數:

◆空載分析:配重塊布置,平衡軸布置

◆扭轉震動分析:基本設計確認、減震器布置、飛輪布置

◆梁?jiǎn)卧S分析:軸承載荷評估、曲軸基本設計確認、點火順序優化等

高級曲軸系模塊

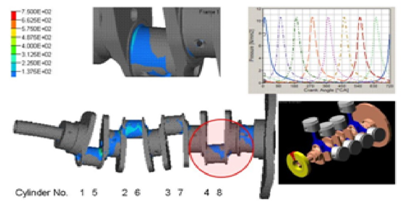

自動化的柔體集成技術能便捷地用壓縮模態的有限元結構替換參數化的剛體零件。

高級曲軸系模塊的典型應用:

◆耐久性分析和高載荷曲軸的虛擬設計驗證

◆彈性液動軸承,高分辨率壓力分布和零件彈性變形

◆NVH激勵分析及優化

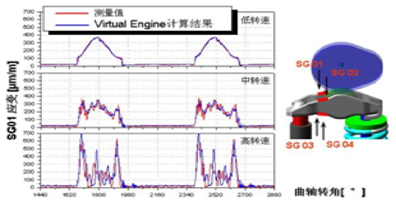

配氣機構模塊

配氣機構的設計是發動機研發關注的焦點。它對發動機的氣體交換特性、整機性能和油耗都有非常大的影響。

動力學分析辨別關鍵參數:

◆許可轉速

◆氣門落座速度

◆氣門彈簧的動力學特性

◆摩擦和磨損特性

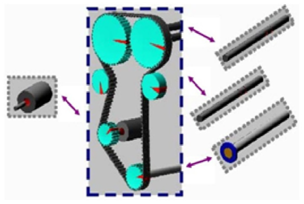

正時鏈/正時皮帶/附件傳動等模塊

在減少運動部件的慣量的同時,提高發動機額定功率,將導致曲軸轉速波動的顯著增大,特別是對于采用雙質量飛輪的曲軸,此現象更加顯著。高效噴油泵和優化的配氣機構會加劇傳動系統的激勵。

正時和附件傳動分析,可確保子系統的耐久性、找出主要的噪聲激勵隱患。典型的優化參數有:

◆驅動布局

◆張緊器系統

◆導板或偏移輪

◆時機優化(例如噴油時機)

◆鏈條、皮帶安全系數

◆…

基于Virtual Engine的開放性和較強的建模能力,許多當前的皮帶驅動、鏈驅動、啟停系統都采用此模塊來分析和優化。

齒輪模塊

齒輪模塊支持變剛度嚙合計算,廣泛應用于發動機和變速器開發中的齒輪動力學計算,如:

◆齒輪敲擊、沖擊力

◆齒輪嘯叫、變速器NVH

◆齒輪、軸、箱體疲勞壽命計算

◆變速器換擋仿真
