veoCAST是一款用于分析CAD零件是否符合鑄造工藝要求的軟件
本站編輯：admin發布時間:2025-05-19 09:32:57
veoCAST是一款獨立的軟件，用于分析CAD零件是否符合鑄造工藝要求（制造設計）。使用veoCAST，可以快速分析零件的相關標準，而無需進行FEM鑄造模擬。先決條件是CAD部件 - 不需要有關工具或制造工藝的更多信息。因此，可以在早期階段檢測并消除鑄件的潛在問題區域。veoCAST 可以在計劃全尺寸有限元過程模擬之前很好地使用。由于其易于作和直觀的可視化，veoCAST 可用于設計階段，也可用于改進采購和銷售流程。
主要功能：
★基本壁厚分析：具有 Maxima 和 Minima 分析功能，可避免材料堆積和不適合鑄造的薄壁。智能過濾器可消除不相關的測量。

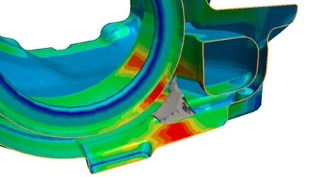

★高級壁厚分析：ISO 表面提供了材料凝固和潛在氣孔的預覽。深度范圍顯示在零件表面上用顏色編碼的零件的深度。
★間隙檢測：零件表面的間隙會在模具中產生薄壁，但強度不足。智能過濾器檢查檢測到的間隙的最小深度。
★底切計算：根據刀具開口方向計算底切幾何形狀?；瑝K可以分配給單個底切或組。
★拔模角度分析：沒有足夠拔模角的曲面將根據用戶選擇的閾值加亮顯示。
★邊緣曲率分析：檢測并可視化零件邊緣的圓角缺失或不足。用戶可以為內邊緣和外邊緣定義單獨的閾值。
